产品详情

TD90

TD90紫外成像仪是浙江红相在实际应用中采纳广大客户宝贵意见的基础上,综合目前市场上紫外成像仪的优点而 精心设计的一款检测放电的仪器设备,是红相公司推出的第二代紫外成像产品。各项性能指标均达到或领先于同行 业仪器的水平,是国内自主研发生产和销售的专业级仪器,填补了紫外仪器国产化的空白。
  • 技术特点
  • 技术参数

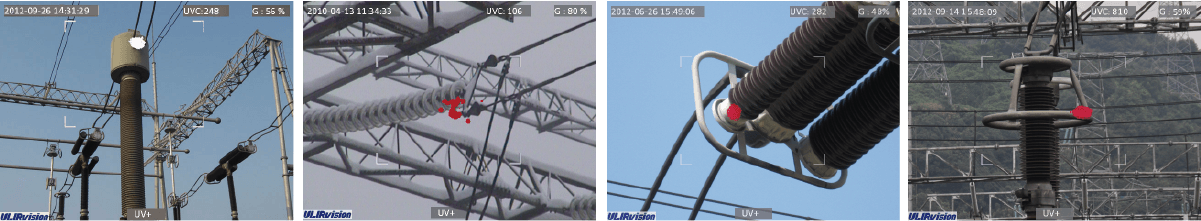

  • 典型应用

完全日盲型, 国内独家技术, 三项专利
高紫外灵敏度达到2.2×10 -18 watt/cm²
5.7寸可折叠彩色LCD屏,阳光下可读
光学x25倍, 电子x12倍放大, 精确定位缺陷位置
全自动聚焦功能, 智能化操作
整机重量仅2.5kg, 体积小
专业化报表分析软体,更利于现场情况分析
光学防抖功能

型号

TD90

应用领域

电力,电气化铁路

紫外通道属性

类型

单色视频(可设置图像颜色)

紫外光灵敏度

≤2.2×10-18watt/cm²

放电灵敏度

1pc 于10m距离处

波长

240 ~ 280nm

视场角

5.5°×4.0°

聚集

紫外光/可见光通道均可自动和手动聚焦

聚集范围

2m~∞

探测器寿命

无衰减

帧频

50Hz

可见光属性通道

类型

彩色视频

可见光灵敏度

0.1lux

变焦

25 × 光学变焦 + 12 × 数字变焦

图像显示

液晶显示屏

高清晰5.7″彩色数字式液晶显示屏,可旋转,640×480

制式

PAL/NTSC

图像模式

组合(紫外图像/可见光图像);只显示紫外光图像;只显示可见光图像

数据处理

紫外光/可见光图像叠加处理

紫外光/可见光图像全屏重叠精度小于1毫弧度

紫外图像增强

数字滤波降噪,消除太阳光辐射影响

紫外图像积分

可设置积分时长,利于微弱紫外信号检测

H.264标准

H.264标准

报警

光子数超标报警,透过声音输出或LED

菜单

按键操作,也可触摸操作

位置信息

GPS

时间/日期

可设置,可保存

图像冻结

可冻结实时图像

程序升级

通过SD卡可对仪器固件程序升级

分析报表软件

光子数计算,报表生成

图像存储

视频格式

AVI

图片格式

JPEG

语音

语音注释,WAV格式

回放

视频、图片和语音

存储介质

8G SD卡,可扩展到32G

容量

8000幅图像,或者4小时录像

数据下载

读卡器或数据下载

电源系统

功耗

≤10W

电池

可充电锂电池

电池工作时间

2小时连续工作(常温)

充电

在线充电(可使用交流适配器或12V汽车电源),或充电器

外接电源

交流电压110-240VAC,50-60HZ/9VDC 4A,或12V汽车电源

省电模式

环境参数

工作温度

-20℃~ 50℃

存储温度

-25℃~ 60℃

湿度

≤95%(非冷凝)

电磁兼容

EN61000-6-4&EN61000-6-2/FCC47CFR Part15 class A/EN61000-4-8,L5

防护等级

IP54 (IEC60529)

振动

25G,IEC60068-2-29

冲击

2G,IEC60068-2-6

物理参数

尺寸

238×165×91mm

重量

≤2.5Kg(含电池)

接口

电源接口

视频输出

CVBS

音频输出

耳机

SD卡槽

三角架接口

1/4″_20

配置

标准配置

紫外成像仪,电源适配器,2块锂电池,充电器,SD卡,SD卡读卡器, 视频线,USB线,软件光盘,说明书,保修卡,背带,便携箱

可选配置

笔记本电脑、单反相机、车载电源转换器

质量保证

ISO9001

CE

第三方检测

华东国家计量测试中心、上海计量测试研究院
