热成像瞄准镜的瞄准方式解析

2015-04-27 784

热成像瞄准镜在使用的时候如果方式不当，使用起来就不够准确，今天我们就来与大家谈谈瞄准镜的瞄准方式。

图中情况2的阴影消失，则说明眼睛已经过于靠近瞄准镜；此时有可能眼睛仍然正对着光轴，但是射手由于阴影这一参照物的消失，已经难以判断自己出瞳位置的准确性如何了。不过近年来也有采用广角设计的瞄准镜，在正常瞄准时的环形阴影就很稀薄甚至没有；虽然进一步扩大了视野，但是也对射手据枪、贴腮，掌握枪支平正关系的基本功提出了更高的要求。到此时为止，射手已经完成了大致准确的据枪、贴腮过程，眼睛也已经基本对准了瞄准镜光轴。

然而涉及到更进一步的瞄准、调节过程时，瞄准镜的具体使用方式从近代到现代却早已截然不同。实际上一、二战时期狙击手的普遍射击距离偏近，最为重要原因就是受制于当时瞄准镜的观察、测距、瞄准能力所限，而这又和当时工业体系带来的水平限制息息相关。

普通机械瞄准具的枪械，多数人都清楚其基本原理，即照门、准心、目标（更准确的说是预计的弹着点）三点成一线；有射击经验和理论基础的人，还知道如何调节照门高低，利用准心测距，将瞄准点置于目标范围何处等知识。但是对于瞄准镜如何瞄准，知道的人就很少了。对于射手来说，使用瞄准镜时，主观感受上是在能形成清晰视野的情况下，将分划对准目标即可，看起来是一个两点一线的瞄准过程；但实际原理和具体的使用细节要复杂的多。

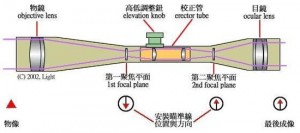

由于基本的开普勒结构只能形成上下倒立、左右翻转的成像，所以在实际的瞄准镜中，物镜与目镜之间会设置一组正像透镜，使成像再次颠倒回来。一百多年以来，望远式瞄准镜的附加功能和性能指标发生过数次脱胎换骨的变化，但在基本原理上却没有超出这个范围。

最终瞄准镜的瞄准实际上通过四点一线完成：分别是目镜系统成像焦点、分划板上的分划（比如十字线）、物镜系统成像焦点、目标四者。由于成像焦点是不可见的，因此对于射手来说，瞄准过程就是将分划重合到目标范围内适当位置的过程。这个过程有些类似于一支普通的机械瞄准具步枪被去掉了照门，射手直接用准心去瞄准目标的情况。机械瞄准具中通过照门实现的基本功能，在瞄准镜使用过程中则主要是由射手对视野阴影的把握和使用焦距调节系统实现的。

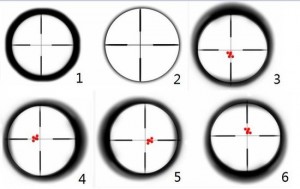

上图是随着眼睛和瞄准镜相对位置不断变化时，射手在视野中所看到的阴影示意图。瞄准镜与望远镜不同，它要求的出瞳距离（眼睛到瞄准镜目镜的距离）不仅要远得多（多数有70-100毫米，防止枪械后坐时撞伤眼睛），而且对具体的出瞳位置要求比较苛刻，眼睛偏离瞄准镜光轴的幅度稍大就不能观察到正常的成像。所以在手持的条件下，缺乏足够使用经验的人，要用瞄准镜进行稳定观察是很困难的事情；而且隐蔽性、反应速度和观察能力都远不如微型望远镜。电影电视剧里的类似情节，基本上都属于导演生编臆造的结果。

视野阴影示意图中的情况1，是唯一正确的视野表现，均匀清晰的环形阴影，代表着眼睛已经将瞄准镜光轴纳入视野中央范围，处于理想的瞄准状态。而情况3、4、5、6则代表眼睛向上下左右偏离了正确的位置，眼睛没有对准瞄准镜光轴；相当于使用机械瞄准镜时，准心不在中央，而偏向了照门的一侧。图中的红点位置反映了了弹着点会向阴影较小一侧偏移的现象。
