利用红外热像仪测温原理进行阀门侧漏检测
统计表明，工业装置中约20%的阀门存在泄漏问题，所造成的直接经济损失约占总损失的50%，同时阀门泄漏对环境也会造成严重污染；利用红外热像仪测温原理可以对阀门泄漏进行检测，避免生产事故。
红外热像仪为什么能检测阀门泄漏？
检测阀门泄露利用了红外热像仪测温原理，只要管道内介质与环境温度存在一定的差值，通过远红外热像仪能对阀门进行红外检测和分析，确认内漏的阀门及内漏的程度，以及阀门的外漏。但由于阀门、管道有保温、铁皮，给分析内漏的程度和原因带来了一定的困难。如果阀门、管道上没有保温，内漏的阀门就容易判断出来。特别是很多管子的阀门接到总管很难确定哪个阀门泄露时，使用远红外热像仪能很快查出泄露的阀门并加以更换，避免了工作的盲目性，节省了费用。
红外热像仪的独特应用
1. 阀门内漏、阀门外部渗漏一般很难检测出来，而其危害性很大。利用红外热像仪测温原理可以迅速、直观的检测阀门的内漏和外部渗漏，减少维护的工作量和提高效率。
2. 如果阀门调节的是腐蚀性或危险性强的介质，人员在阀门旁检测有很大的危险性。或者，如果阀门在高处或人员不容易接触的位置，平常检测十分困难。而红外热像仪可以在距离阀门一段距离的地面检测，安全程度高。

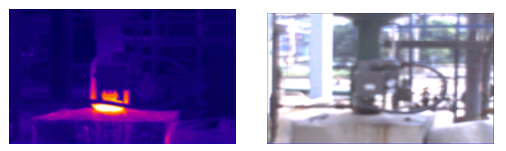

3. IR-Fusion技术除了拍摄红外图像外，还同时捕获一幅数字照片，将其融合在一起，有助于识别和定位故障，从而能够在第一时间正确的修复故障。
4. 红外热像仪配备了功能强大的软件，用于存储和分析热图像并生成专业报告。通过该软件，可以对热像图中发射率、反射温度补偿以及调色板等关键参数进行调节，提高了检查的安全性和方便性。
现场可能会遇到哪些问题？
1. 若阀门保温层较厚，内部温差不容易传递到外壁表面，故测量泄漏也较为困难。
2. 有部分阀门外壳为光亮铁皮或不锈钢，其发射率低而反射率高，容易将附近高温辐射源反射进红外热像仪，造成严重干扰;在拍摄此类阀门时可在易发生泄漏的部位用油漆(任意颜色)喷涂，提高该部位发射率。
如何才能拍摄清晰的热像图？
1. 对于要求温差较小的场合，尽量选择热灵敏度较高的红外热像仪。
2. 拍摄时要注意尽量避免测量阳光直射，在阴影处拍摄阀门不容易受到阳光干扰，效果较好。
3. 拍摄时注意观察周围有无其他热源，特别对于表面较光亮的阀门，其外壳较易反射周围热源，造成检测干扰，故在拍摄时若周围有热源，请改变拍摄角度。
4. 先使用自动模式测量罐体的温度范围;然后手动设置水平及跨度，将温度范围设置在最小，并包含有先前测量的温度范围(各款仪器最小温度范围不同)。
