小型在线红外热成像测温仪

小型在线红外热成像测温仪

TI30S

TI30S结构紧凑、体积小、重量轻、性能稳定,具有灵敏度高、图像清晰、测温准确、控制灵活等特点。搭配专用消热差红外镜头,集成到护罩、云台等设备,组成一套完整的红外在线监控系统。可以满足工业、电力、电子等行业的过程状态检测领域进行非接触实时测温。


 性能稳定, 可集成到复杂的应用环境
 多种镜头可选, 电动镜头支持自动对焦
 第二代图像算法Ultra DDE,支持图像翻转
 可实时录制温度数据流,图片支持国网格式
 RJ45接口 100M/1000M自适应
 提供专业版分析软件、SDK软件包可供开发
 支持ONVIF协议,可RTSP取视频流

型号 TI30S
应用领域 电力在线测温、巡检机器人、工业测温
探测器性能 类型 非制冷焦平面微量热型
像素 384×288
像元间距 17μm
波长范围 8~14μm
热灵敏度 <60mK @F1.0,30℃(50mK可选)
镜头 焦距 定焦6.2mm 手调15mm(标配) 电动15mm
视场角 55.5°* 43° 24°* 18° 24°* 18°
最小成像距离 50cm
空间分辨率 2.742mrad 1.133mrad 1.133mrad
聚焦 手调/定焦/电动(支持自动聚焦)
成像性能 图像增强 第二代图像算法Ultra DDE
帧频 25Hz
电子变焦 1.0X~4.0X,0.1步长
调色板 12种可选(包括铁红、彩虹、黑热和白热等)
测量 测温范围 三档测温:-20℃~+150℃;120℃~600℃;-20℃~+350℃
测温精度 ±2℃/±2%(读数范围),取大值
测温校正 支持,手动/自动
最高温追踪 实时显示高温点位置和温度值
辐射率校正 0.01至1.0辐射率可调, 或通过预定义的物质辐射率表校正辐射率
环境温度校正 支持(根据输入的环境温度)
湿度校正 支持(根据输入的相对湿度)
透射率校正 支持(根据输入的透过率0.01至1可调)
功能设置 日期/时间, 温度单位℃/℉/K切换
数据存储 温度数据 标准UTD格式,可用IRX软件分析
温度数据流 HXR灰度视频格式,可用IRX软件回放
循环播放、播放时可进行图像处理
图像格式 支持JPG(矢量图),BMP(位图),JPEG(可分析),UTD(灰度图)
视频格式 AVI格式, H.264压缩
内存 内置64G高速TF卡
存储控制 串口
报告生成 支持, 带内容选择导向
接口 网络接口 100M/1000M以太网, RJ45接口, 温度数据传输
工业端子 10pin端子,含电源、模拟视频
串口控制 RS-232/RS-422可选
报警输入输出 支持
应用编程接口 支持SDK(Windows&Linux)
电源系统 工作电压 DC9.5~14V        标准:DC12V
功耗 正常≤2W     峰值功耗:≤2.5W
环境参数 工作温度 -20℃~+50℃
存储温度 -40℃~+70℃
湿度 ≤90%(非冷凝)
振动 5Hz~200Hz~5Hz 2.5G 正弦扫频
冲击 30G 11ms
电磁兼容 符合CE/FCC
物理特性 尺寸 不含镜头:60.6mm(L) * 46mm(W) * 49.5mm(H)
含15mm定焦镜头:70mm(L)* 46mm(W) * 49.5mm(H)
重量 <145g(不含镜头)    含15mm定焦镜头:190g
安装接口 UNC1/4-20标准三脚架接口,M2螺纹接口
配置 标准配置 红外热像仪,10pin端子,保修卡,合格证,电源连接线,模拟连接线,
RCA转BNC接头

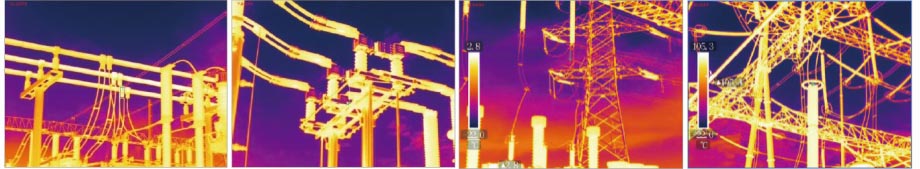

应用范围:电力测温、巡检机器人、工业测温、组件集成
