非制冷热像机芯

TC490 | TC790G

TC490|TC790G系列组件为最新一代的微型组件,在高密集成度的电路结构设计上实现基础热成像功能。组件采用无挡片技术,开机时间短,功耗超低,接口标准,可满足对空间有严格要求的红外热成像系统的集成与二次开发需求。


超小型设计,组件尺寸仅28mm×28mm,重量仅35g
超低功耗设计,两级电源节能管控,机芯整体功耗小于0.78w
无挡片NUC技术,实时均衡调整图像,画质细腻、流畅
智能图像增强(IVE)及智能调光算法
隔离型框架金属散热设计,确保宽动态环温范围下组件热特性稳定

型号 TC490 TC790G
探测器性能 材料 非晶硅
像素 384×288 640×480
像元间距 17μm
波长范围 8~14μm
热灵敏度 ≤70mK ≤70mK
镜头 可选镜头 9mm/13mm/19mm/25mm/35mm无热镜头
成像性能 非均匀性校正 专有无挡片技术
图像增强 IVE图像增强算法
帧频 50Hz
放大倍数 2X, 4X
极性 黑热/白热
启动时间 ≤3s
增益 自动/手动
光标 可开关
接口 电气接口 40pin
控制 RS232
模拟视频输出 PAL
数字视频输出 Cameralink、LVCMOS、 8-Bit BT656
按键 5按键
电源系统 工作电压 DC: +3V~+5.5V(3.7V标准)
功耗 0.78W 1W
反接保护
过欠压保护
环境参数 工作温度 -40℃~+60℃
存储温度 -50℃~+70℃
湿度 5%~95%(非冷凝)
冲击 GJB150-16 2.3.1, 100g;6msec GJB150-18 测试7, 100g;6msec
振动 GJB150-162.3.1, 4.3g ms 3轴, 8h
物理特性 尺寸 28mm×28mm×21mm(焦平面至尾端)
重量 ≤35g(不含镜头)
安装接口 M2×0.4
标准配置 热像机芯,集成线,CD操作说明书,合格证,保修卡
网站数据仅供参考,如有变更以实际参数为准,恕不另行通知。

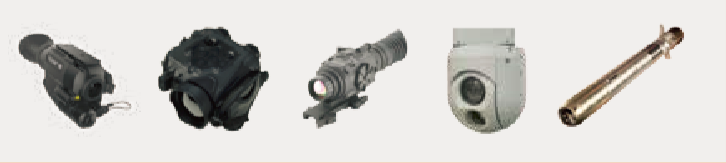

应用范围:小型热成像仪二次开发(头盔、望远镜、瞄具等),UAV光电吊舱,袖珍型红外导引头
